板上安装
AD03 系列
AC-DC 电源转换器
产品表
所有型号 概述
- 3W
- 85 ~ 305 Vac 输入
- 5 ~ 24 V 直流输出选项
- -40到+85°C温度范围
- 紧凑型板上安装设计
安全与合规
- 安全标准 - 60335, 61558, 62368
文档
说明

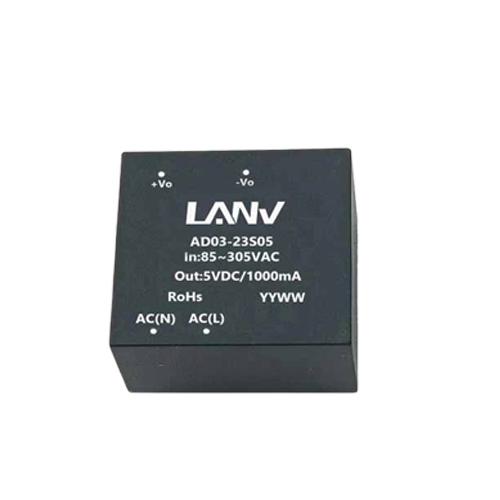

AD03系列是采用紧凑型板上安装套件的封装AC-DC电源模块。这类单输出封装模块可输出3 W实续功率，具有85~305Vac的较宽输入电压范围，以及-40至85°C的工作温度范围，非常适合空间有限的低功耗ICT、工业和消费型电子应用。
规格
-
输入电压 (Vac)85~305
-
封装类型DIP
-
安装方式PCB
-
等级工业
-
安全标准60335、61558、62368
-
尺寸：长x宽x高 (英寸)1 x 1 x 0.69
-
尺寸：长x宽x高 (毫米)25.4 x 25.4 x 17.6
-
保护过流、过压、短路
所有型号
| 型号 | 输入电压 (Vac) | 功率 (W) | 输出电压 ((Vac) | 输出电流 (A) | 效率 |
|---|---|---|---|---|---|
| AD03-23S09 | 85-305 | 3 | 9 | 0.333 | 77% |
| AD03-23S24 | 85-305 | 3 | 24 | 0.125 | 79% |
| AD03-23S12 | 85-305 | 3 | 12 | 0.25 | 78% |
| AD03-23S15 | 85-305 | 3 | 12 | 0.2 | 78% |
| AD03-23S05 | 85-305 | 3 | 5 | 0.6 | 75% |
